主要技术特色
  • 样品直接急速冷冻观察,实现全流程高真空,保持样品含水/含油状态
  • 实现断裂/镀膜/升华
  • 独特高效液氮雪泥冷冻,冷冻温度≤-210°C
  • 独立气路防污染板,最大程度消除污染
  • 主动压力密封闸板阀设计,真正保护样品
卓越的分辨率

Magnificent resolution

产品介绍

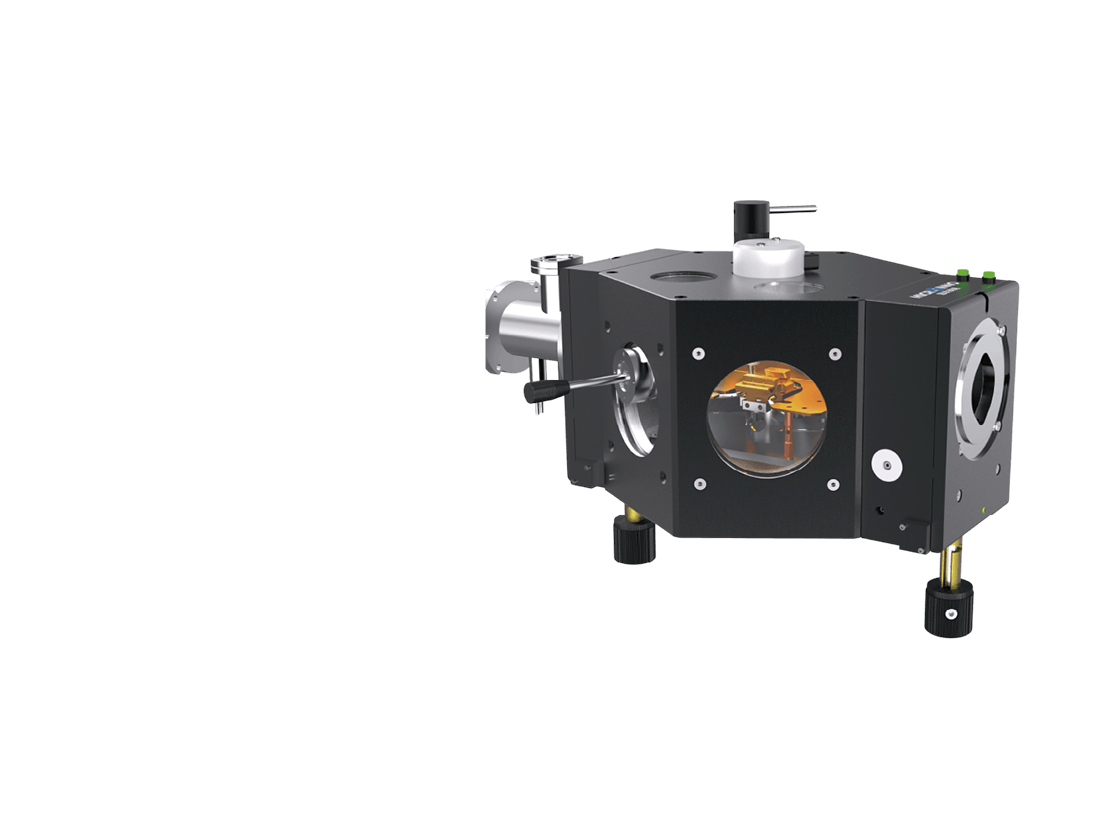

      CRYO-1000冷冻传输制备系统专为FIB/SEM开发,该技术已被证明是在高真空FIB/SEM腔室中观察含水含油样品真实结构或组成的最理想设备,能够轻松获得此类样品的纳米级分辨率结构。

      完整冷冻传输制备流程分为:样品固定、极速冷冻、冷冻真空转移、冷冻断裂/镀膜/升华及原位SEM冷冻观察等步骤。液氮雪泥急速冷冻能够将样品中的水快速冻成玻璃态,从而能够实现真实含水含油结构观察。冷冻真空转移则能够将急速冷冻的样品隔绝水氧并低温转移至直连式冷冻传输制备仓,并在此完成冷冻断裂观察样品内部结构、升华去除表面冰晶及高真空冷冻镀膜消除荷电现象。进一步直接将样品送入FIB/SEM样品仓进行原位冷冻观察,整个制备流程可在5-10min内即可完成,简单高效。

应用实例

冷冻传输制备系统-应用实例 拷贝.jpg





冷冻传输制备系统结构图

冷冻传输制备系统结构图 拷贝 2.png
